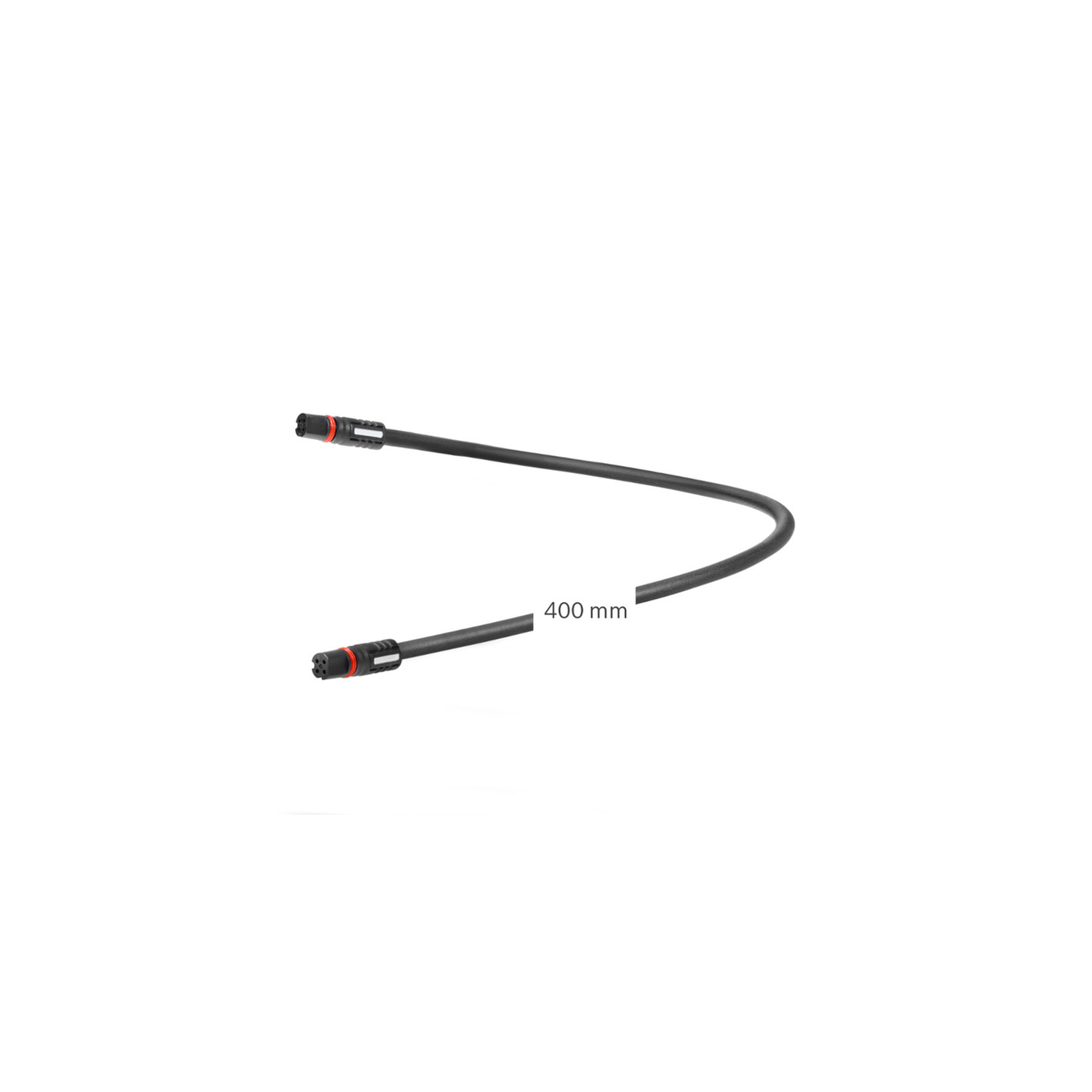

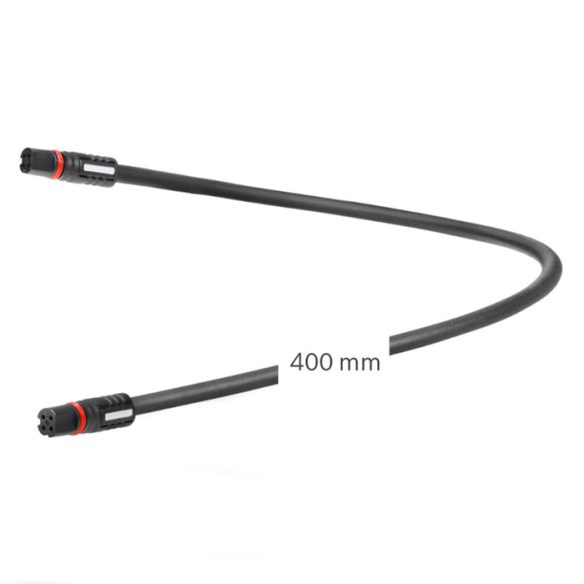

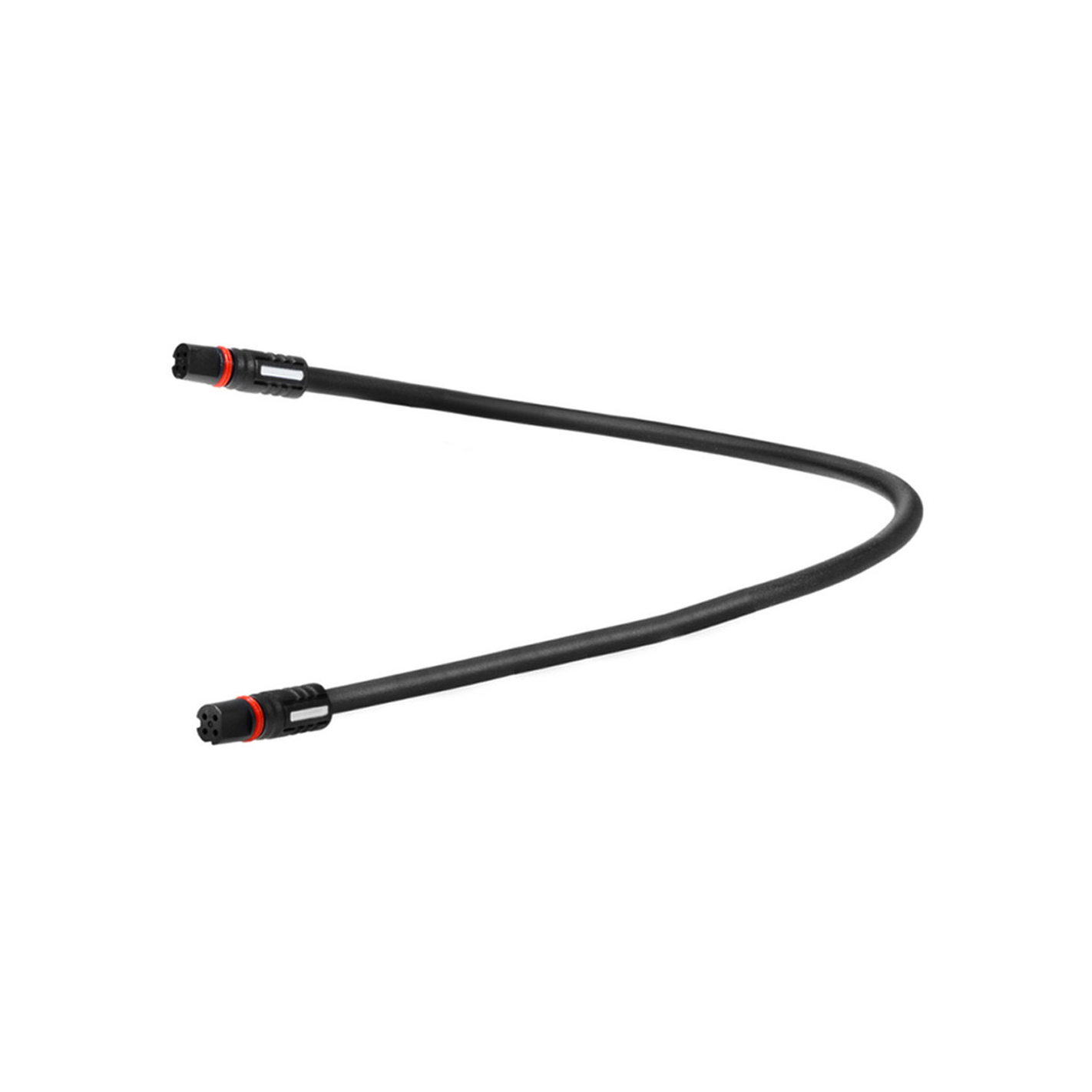

El Cable de Display Bosch BCH3611 se utiliza en todas las interconexiones de los componentes de las ebikes Bosch Smart System (Ebikes a partir del la año 2022). Este cable está disponible en medidas desde los 150 milímetros hasta los 2000 milímetros y su instalación es muy fácil e intuitiva, tan solo tienes que saber que se conectan a presión hasta sentir un "click" y que para desconectarlos tan solo tienes que estirar de ellos.
Este cable de display Bosch sirve para conectar los siguientes componentes a una ebike Bosch Smart System:
- Pantalla Bosch KIOX 300 - BHU3600 (Referencia: EB13100003).
- Pantalla Bosch KIOX 500 - BHU3700 (Referencia: EB13100004).
- Pantalla Bosch KIOX 400C - BRC3200 (Referencia: EB1310000Z).
- Pantalla Bosch Purion 400 - BHU3500 (Referencia: EB1310000H).
- Unidad central Bosch System Controller - BRC3100 (Referencia: EB1390001M).
- Mando con cable y pantalla Bosch Purion 200 - BRC3800 (Referencia: EB1320003V).
- Mando con cable Bosch LED remote - BRC3600 (Referencia: EB1310000E).
- Soporte de teléfono móvil Bosch Smartphone Grip - BSP3200 (Referencia: EB1310000C).
- Base de conectores de pantalla con salida de cables por arriba - BDS3250 (Referencia: EB13100009).
- Base de conectores de pantalla con salida de cables por debajo - BDS3210 (Referencia: EB1310000A).
Estas son las longitudes disponibles del cable para que puedas usarlo en la medida que necesites:
- Cable de display Bosch de 150 milímetros BCH3611_150 (Referencia: EB1212000C)
- Cable de display Bosch de 250 milímetros BCH3611_250 (Referencia: EB1212000B)
- Cable de display Bosch de 300 milímetros BCH3611_300 (Referencia: EB1212000A)
- Cable de display Bosch de 350 milímetros BCH3611_350 (Referencia: EB12120009)
- Cable de display Bosch de 400 milímetros BCH3611_400 (Referencia: EB12120008)
- Cable de display Bosch de 650 milímetros BCH3611_650 (Referencia: EB1212002M)
- Cable de display Bosch de 1000 milímetros BCH3611_1000 (Referencia: EB12120007)
- Cable de display Bosch de 1300 milímetros BCH3611_1300 (Referencia: EB12120006)
- Cable de display Bosch de 1500 milímetros BCH3611_1500 (Referencia: EB12120005)
- Cable de display Bosch de 1700 milímetros BCH3611_1700 (Referencia: EB1212002L)
- Cable de display Bosch de 2000 milímetros BCH3611_2000 (Referencia: EB1212002A)
Medidas recomendadas:
- Te recomendamos que utilices el cable de 350 mm de largo para cuando quieras conectar mandos de control (LED remote o Purion 200) a pantallas ubicadas en soportes de potencia o manillar.
- Te recomendamos que utilices el cable de 400 mm de largo para cuando quieras conectar mandos de control (LED remote o Purion 200) desde el manillar a soportes de pantalla ubicados en el cuadro de la bici.
- Te recomendamos que utilices cables de una longitud entre 1500 mm y 1700 mm cuando quieras hacer una conexión desde un motor Bosch Smart system Gen4 o Gen5 a la unidad central Bosch Smart System o la pantalla Bosch KIOX 400C.
- Te recomendamos que utilices cables de una longitud entre 1700 mm y 2000 mm cuando quieras conectar directamente un motor Bosch Smart system Gen4 o Gen5 a un mando de control (LED remote o Purion 200), esta es la manera en la que puedes hacer funcionar tu ebike sin tener ningún tipo de pantalla.
Si necesitas saber alguna otra medida de cable recomendado o quires saber como conectar los elementos entre si no dudes en contactarnos.
